以色列ARKAL自動反清洗過濾系統
以色列Arkal 過濾系統有限公司成立于1974年，自成立以來一直致力于自動反沖洗過濾系統的研究與生產。核心產品Spin Klin 在過濾界更具盛名，其過濾精度穩定（絕對5-400微米可選），反沖再生性好，占地面積小，連續工作等優點都是其他自動反沖洗過濾器制造商所夢寐追求的。
1.疊片過濾技術
ARKAL 公司是疊片過濾技術的創始者，薄薄的特定顏色的塑料疊片兩邊刻有大量一定微米尺寸的溝槽。一串同種模式的疊片疊壓在特別設計的內撐上。通過彈簧和液體壓力壓緊時，疊片之間的溝槽交叉，從而制造出擁有一系列獨特過濾通道的深層過濾單元，這個過濾單元裝在一個耐壓耐腐蝕的濾筒中形成過濾器。
在過濾時，過濾疊片通過彈簧和流體壓壓緊，壓差越大，壓緊力越強。保證了自鎖性高效過濾。液體由外緣通過溝槽流向疊片內緣，經過18-32個過濾點，從而形成獨特的深層過濾。過濾結束后通過手工或液壓使疊片之間松開進行手工清洗或自動反沖洗。
疊片顏色和過濾精度
*對于20微米以下的精度請咨詢當?shù)卮砩?/span>
一般特征：
獨特疊片設計，微米級精確過濾 創新的深層過濾設計可捕獲大量雜質
高級工程塑料，可適合復雜流體過濾 長時間工作，僅需少量的維修和清晰
疊片單元出廠前即組裝好，可直接使用。

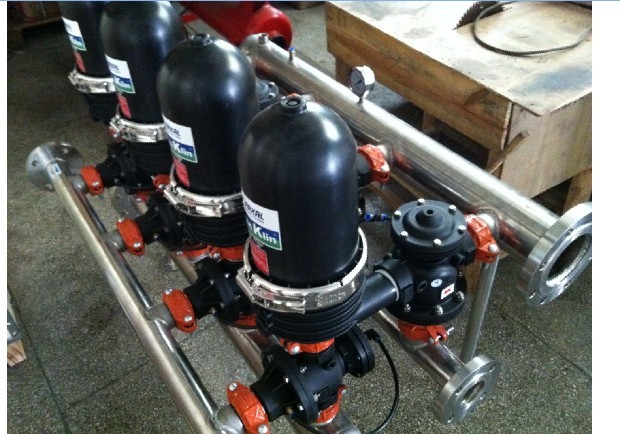

2. SPIN KLIN 自動反清洗過濾系統的結構及工作原理
SPIN KLIN自動反沖洗過濾器是疊片式過濾器的優點的進一步發揮，SPIN KLIN過濾器和一般疊片式過濾器的不同之出是在于它的專利設計的內撐-SPINE，SPINE上有一組彈簧，一個活塞，和三組反沖噴嘴，他們配合其他控制系統共同作用達到高效過濾和完全反沖的功效
Spin Klin過濾器的過濾頭和身是由增強聚酰胺塑料成形制造，防腐耐磨，可承受工作壓力 1 Mpa。過濾疊片材質為聚丙烯塑料，密封為EPDM，進出水及排水管路為碳鋼噴涂環氧樹脂，不銹鋼材質等，這一切使得整套過濾器系統能抵擋惡劣的工作環境。
過濾器共有兩種運行狀態：過濾狀態和反洗狀態。在過濾狀態下，原水從外面通過疊片，過濾疊片在彈簧力和水力的作用下被緊緊地壓在一起，雜質顆粒被截留在疊片交叉點，經過過濾的水從過濾器中流出。
當?shù)竭_(dá)一定壓差時，系統自動進入反洗狀態，控制器控制閥門改變水流方向，反沖水壓使疊片被松開，位于疊中央的噴嘴沿切線噴射，使疊片旋轉，將截留在疊片上的雜質沖洗甩出。當反沖結束時，水流方向再次改變，疊片再次被壓緊，系統重新進入過濾狀態。
單個SPINE基本參數
*對于超出此參數的過濾系統請咨詢當?shù)谹RKAL公司代理
SPIN KLIN 疊片式自動反沖洗過濾器的優點

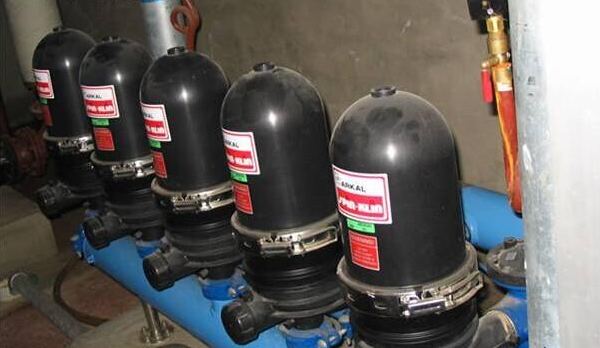

SPIN KLIN過濾系統的應用
SPIN KLIN過濾系統選型
對于更大的流量可以模塊式增加單元。進出口可由客戶指定。
標準反沖方式為過濾流體壓力，也可用外壓，例如空氣等
反沖控制可時間/壓差形式
對于雜質含量很高的液體，流速適當減低
